動力輥道由動力輥桶組件、鋁旁板、片架、拉桿、承座、驅動裝置和鏈條組成。無動力輥道由無動力輥桶組件、鋁旁板、片架、拉桿、承座組成。動力輥道由驅動裝置帶動牽引鏈條,鏈條帶動各動力輥桶上的鏈輪轉動,從而由轉動的輸送工作。現有的無動力滾筒輸送機沒有專配傳動機構,傳動效率低。
本實用新型主要是解決現有技術所存在的技術問題,從而提供一種通過鎖塊可以方便對第一支撐塊進行牢固扣接,通過扣塊可以方便對傳動輥筒進行安裝,可以將該輥筒裝置安裝在無動力滾筒輸送機上,方便對無動力滾筒輸送機進行輔助傳動的用于無動力滾筒輸送機的輥筒裝置。
本實用新型的上述技術問題主要是通過下述技術方案得以解決的:

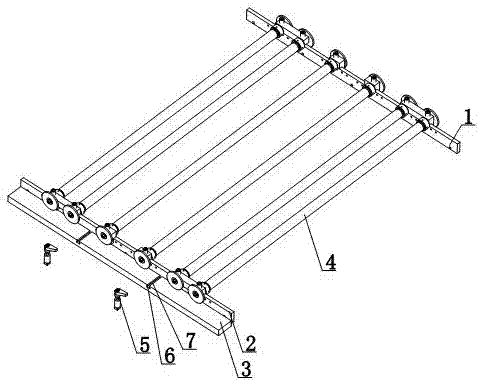

一種用于無動力滾筒輸送機的輥筒裝置,包括第一支撐塊與第二支撐塊,第一支撐塊與第二支撐塊呈平行布置,第一支撐塊的外側部設有導向塊,第一支撐塊與第二支撐塊之間設有輥筒機構,導向塊上設有扣接機構,扣接機構扣接住輥筒機構;扣接機構包括支撐管,支撐管的外周面套裝有護管,支撐管的下端設有滑座,導向塊上設有導向槽與開槽,導向槽與開槽連通,導向槽的橫向?qū)挾却笥陂_槽的橫向?qū)挾龋ń釉趯虿蹆?nèi);支撐管的上端設有鎖塊,鎖塊的外端扣接在輥筒機構的側部上。
所述支撐管的上端設有定位筒,定位筒與支撐管的上端之間設有連接筒,鎖塊與定位筒的端部之間設有固定螺栓。
所述輥筒機構包括一對傳動輥筒,傳動輥筒的兩端之間設有扣塊,扣塊的對內朝向面位置設有一對定位管,傳動輥筒的軸向位置設有安裝軸,安裝軸的端部安裝在定位管內。
所述扣塊的外側壁位置設有扣盤,扣盤與扣塊的外側壁之間設有固定桿。
所述鎖塊的內端比外端寬大。
采用上述技術方案的用于無動力滾筒輸送機的輥筒裝置,通過第一支撐塊與第二支撐塊可以方便對輥筒機構進行固定安裝;通過扣接機構可以方便對輥筒機構進行牢固扣接;扣接機構沿著導向槽與開槽實現滑動,從而可以方便對扣接機構進行靈活滑動調節,通過扣接機構可以方便對輥筒機構進行更加牢固地扣接;滑座沿著導向槽與開槽實現滑動,從而可以方便對支撐管進行移動調節,支撐管的移動可以控制鎖塊實現移動體調節,通過鎖塊可以方便對第一支撐塊進行牢固扣接,通過扣塊可以方便對傳動輥筒進行安裝,可以將該輥筒裝置安裝在無動力滾筒輸送機上,方便對無動力滾筒輸送機進行輔助傳動。
